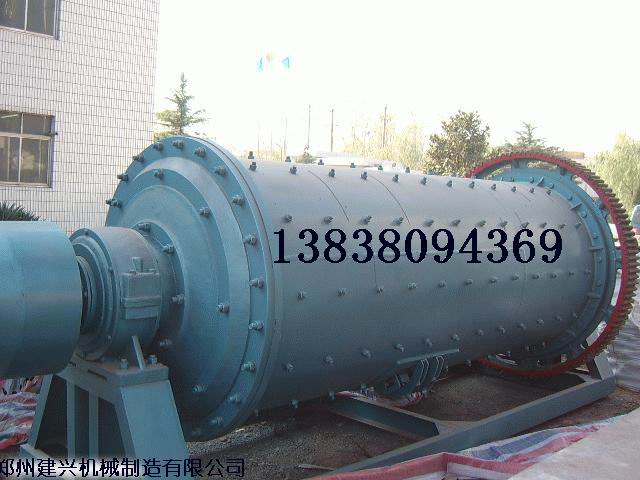

格子型球磨机
建兴机械格子式球磨机专业生产厂家，建兴机械格子型球磨机又称为格子球磨机，建兴机械生产的格子球磨机的构造除排矿端安装有排矿格子板外，其他都和溢流型球磨机相似。
格子型球磨机的排矿端盖及格子板构造：
在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住，以免它们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。
格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以防止矿浆倒流和粗粒堵塞。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。由于这种磨矿机矿浆是通过格子板排矿装置排出，因此称为格子型球磨机。
|
|
|
序号 |
规 格 |
筒 体 |
最大装载量 |
重 量 |
外型尺寸
( 长×宽×高 ) |
电机 (kw) |
|
内径 |
长度 |
有效容积 |
矿石 |
钢球 |
|
(mm) |
(mm) |
(m3) |
(t) |
(t) |
(t) |
(m) |
|
1 |
1500 × 1500 |
1500 |
1500 |
2.2 |
|
5 |
13.7 |
|
37 |
|
2 |
2100 × 3000 |
2100 |
3000 |
9 |
|
20 |
50.6 |
|
210 |
|
3 |
2400 × 3000 |
2400 |
3000 |
12 |
3.5 |
25 |
57.36 |
9.3 × 5.6 × 4.54 |
380 |
|
4 |
2700 × 4000 |
2700 |
4000 |
20 |
|
45 |
86 |
|
400 |
|
5 |
3200 × 3100 |
3200 |
3200 |
21.9 |
|
47 |
104 |
8.06 × 6.4 × 5.5 |
800 |
|
6 |
4000 × 6700 |
4000 |
6700 |
75.95 |
19.6 |
139.8 |
235.9 |
15.6 × 8.43 × 7.1 |
1350 |
|
格子型球磨机、格子球磨机、格子球磨机厂、格子球磨机厂家、格子球磨机生产厂家——建兴机械格子球磨机生产厂家，更多相关产品：节能球磨机、棒式球磨机、干式球磨机、圆锥球磨机、卧式球磨机、防爆球磨机、格子型球磨机、陶瓷球磨机，欢迎来电：13838094369
